赛孚产品介绍 | 标定设备

作者:湖南赛孚汽车科技股份有限公司 浏览: 发表时间:2023-12-22 09:37:07

全套的测试假人标定设备,用于测试假人各指定部件在标准规定的性能范围内,以保证测试假人具备与真实人体一致的生物响应特性。设备满足CFR49part572、JJF1230-2009、JJF1803-2020、JJF1231-2009标准。

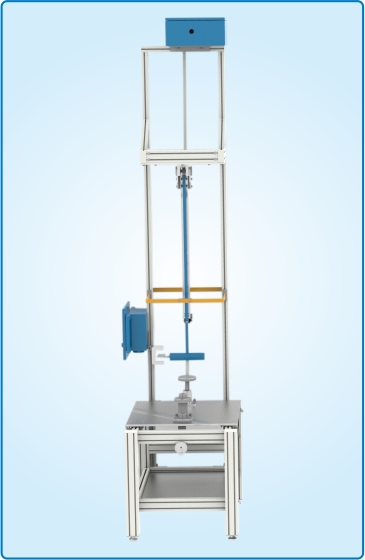

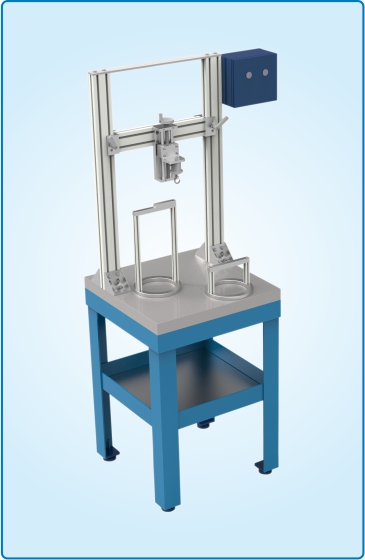

头部跌落标定设备

头部跌落标定设备是通过一个轻制缆绳或支架悬挂头部组件来进行假人头部性能标定。头部从指定的高度跌落到2英寸厚的钢板上。释放机构主要由一个电磁铁和一个滚珠丝杆滑台组成。设备采用220VAC/50HZ电源。可调节的滑块允许电磁铁被定位在距离冲击板6英寸到34英寸之间的任何高度。测试所需的三个加速度传感器不包括在内。

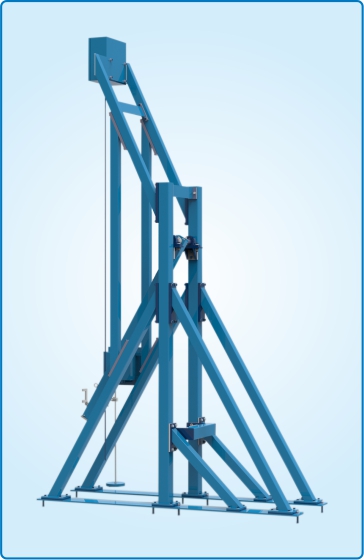

颈部标定设备

颈部标定是通过释放摆臂并使其自由下落以达到特定的冲击速度来完成的。通常用来对假⼈颈部或腰椎进行动态标定。该系统包括主体框架结构,电控系统以及满足Part572要求的特制摆臂,设备配有控制所需的倾角传感器和试验所需的加速度传感器,其中角度传感器及其安装附件根据不同假人的实验类型需要进行选择,设备不包括力传感器。

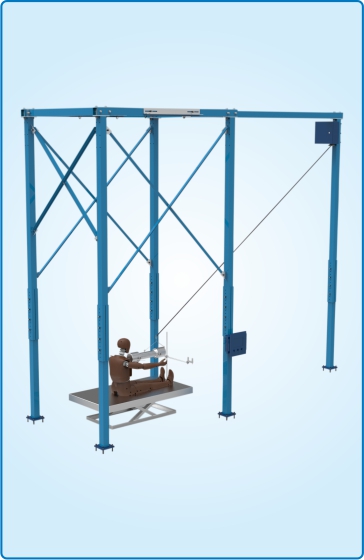

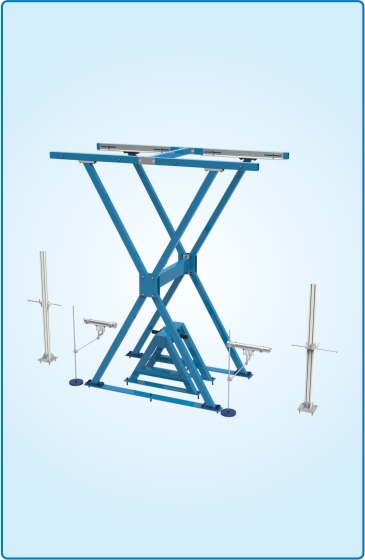

胸部冲击标定设备

冲击摆锤通过四根航空级缆绳悬挂在结构框架上。另外两根缆绳连接在摆锤的后部。必要时,将悬挂缆绳接合并压入锁扣中,以便精确地重新定位摆锤。该系统包括主体框架结构,摆锤提升及释放机构,还包括根据不同假人标定要求所需要配备的冲击锤。该系统可以完成假人多个部位的标定试验,尤其是最新开发的侧碰假人、Q系列儿童假人以及THOR假人。

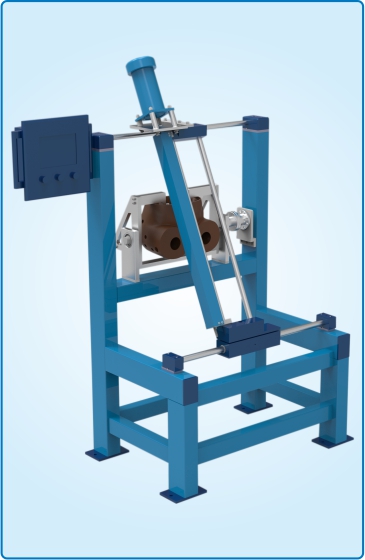

臀部标定设备

精确的对准和导向系统,可满足测试程序中的角度和导向要求。力矩是直接测量的,没有转换或计算,避免因权重或近似引起误差。角度与力矩在同一中心线上测量,这个中心线处于股骨旋转中心的公差范围内。标定设备由数字控制器控制,操作时不需要外部计算机。数字控制器有触摸屏显示,操作简单快捷。试验可以在任意弯曲角度或力矩水平上停止,这些设置可以通过数字控制器菜单输入。角速度是通过数字控制器菜单设置的,标定设备在每次试验开始时自动确定零度角,测试台电源为220VAC/50Hz。标定设备不通过股骨施加轴向拉力,测试完成后,数字控制器立即显示测试结果。

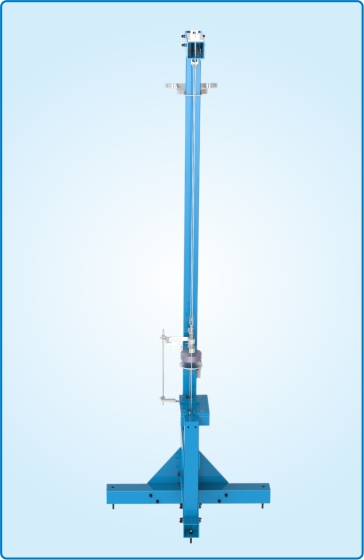

落锤试验标定设备


落锤试验标定设备主要由矩形钢管通过螺栓连接构成,整体高度为3m。通过将自由落体冲击器提高到指定的高度来进行测试。通过电磁释放系统释放冲击器,冲击器通过两根钢丝绳引导下落方向。当冲击器撞击肋骨模块,安装在肋骨模块内的线性电位器可以测量移峰值。一个7.78公⽄的冲击器用于肋骨模块和肋骨单独测试,如果需要对减震器单独测试,则需要使用6m⾼的设备。


膝部冲击标定设备

膝部冲击/膝部位移标定设备是⼀个双系统,膝部冲击试验评估膝关节组件在膝盖中⼼轴线的直线冲击下的反应特征。膝部滑移试验评估膝关节滑动组件的反应特征或胫⾻相对于股⾻的相对于运动。Hybrid Ⅲ膝关节组件和⼩腿组件连接到冲击基座侧⾯的安装板上。冲击摆锤被拉回并连接到释放器上,随后由释放装置上的触发器释放。本试验所需的单轴加速度计、股⾻测压元件和膝关节电位计不包括在内。

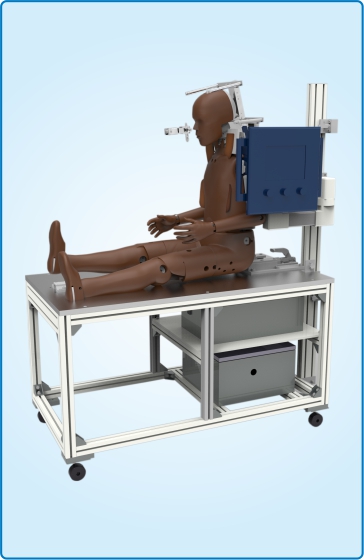

躯干弯曲标定设备

躯干弯曲标定设备是全自动的。启动软件后,综合控制单元将在没有监督或帮助的情况下进行完整的测试。躯干弯曲标定设备集成了一台PLC,控制驱动电机和离合器,并在标准⼯程单元收集、分析和显示结果,便于操作。所有测试功能都是通过测试台上的集成控制器和用户触摸屏上执行的。它还提供了在“⼿动”模式下执行测试,增加了灵活性,允许操作者在其运动范围内移动上半⾝,或移动到任何位置,并在整个运动范围内查看传感器输出。在设备侧⾯提供⼒和⾓度模拟输出,⽤户可以⽤数据采集系统和软件进⾏采集分析。

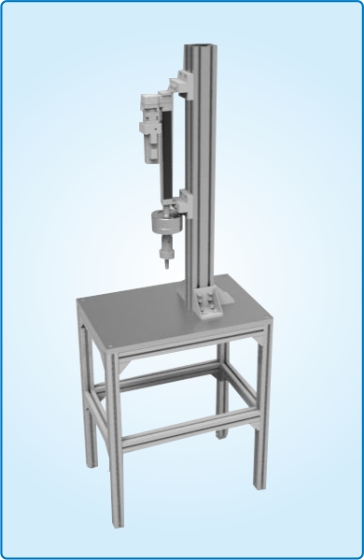

脚部压缩标定设备


使用220VAC/50HZ电源,脚部压缩装置包括⼀个⼒传感器、线性执行器和控制器。运⾏脚部压缩测试固定装置需要两个通道。脚部压缩标定设备可满足SEA中Hybrid Ⅲ 50th和 95th假人45°的测试要求。通过使用可选设备,Hybrid Ⅲ5th女性假人也可进行测试。脚部压缩标定设备是一个紧凑、稳固的认证测试仪。


脚部冲击标定设备

脚部冲击标定设备可按ECE R94法规和NHTSA的THOR-LX和THOR-FLX⼩腿测试规范测量Hybrid Ⅲ 50th假⼈的脚部冲击响应,包括脚下部不穿鞋冲击、脚上部不穿鞋冲击、脚下部穿鞋冲击。脚部冲击标定设备为操作人员提供了⼀个安全、高效的测试环境。该脚部冲击试验可使⽤的是220VAC/50HZ电源,设备台架具有⼀个可转动的摆臂来满⾜不同的脚部冲击试验之间的速度变化。本试验所需的摆臂加速度计和Hybrid Ⅲ 50th、THOR-LX和THOR-FLX胫骨传感器不包括在内。
