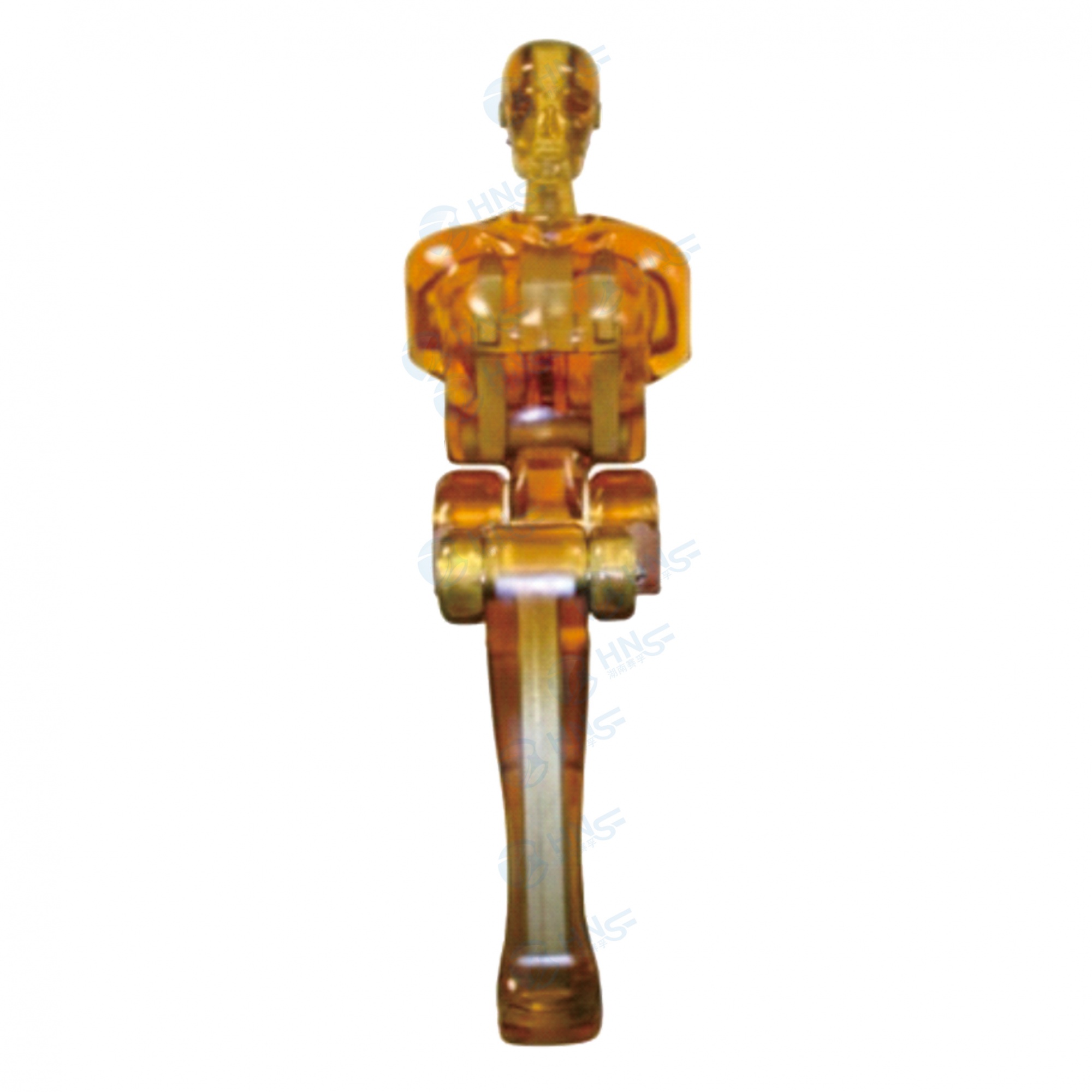

ECE-R16假人
ECE -R16假人是汽车碰撞模拟实验中安全带动态测试及其研发试验的加载装置，其物理质量与外形尺寸是按照50百分位成年男性的人体分布设计的。该假人在碰撞试验中为适用配重，设计中去除了前臂，并仅有⼀只小腿该假人。适用于GB14166-2013和ECE-R16等法规试验。

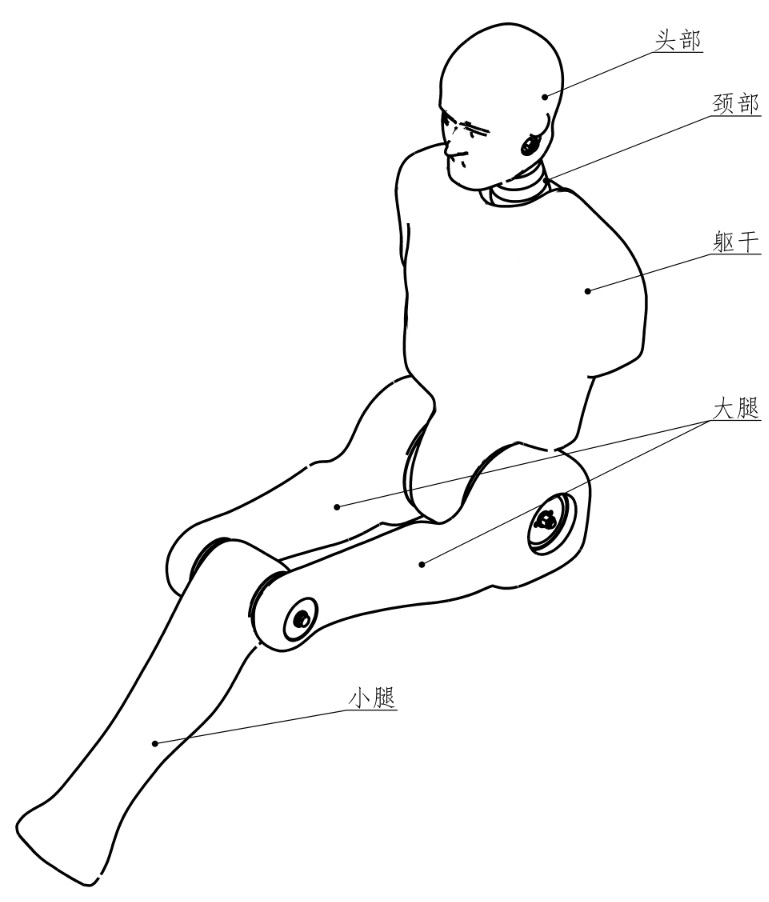

结构：
ECE-R16假人主要由金属和聚氨酯等材料组成，其中金属材料用来模拟假人的骨架，而聚氨酯材料则包裹在骨架外用于模拟假人的皮肤和肌肉。整个假人主要包括6个部分：头部、颈部、躯干、两条大腿和⼀条小腿、各部件由其中的各关节相互连接。假人身上穿着⼀个特制的外套，并在胸前设置有柔软的胸部衬垫。

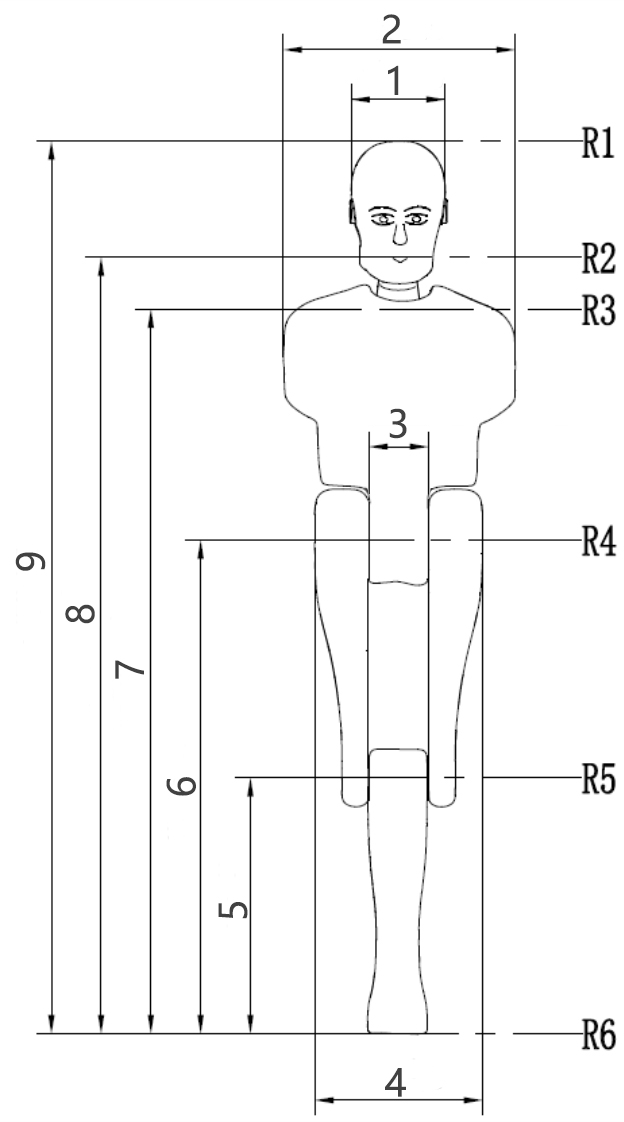

主要尺寸：
R1：头部高度
R2：顶轴点，头螺栓中心
R3：链条的中线与上躯干上端面
R4：髋关节，髋关节张紧螺栓中心
R5：膝关节，膝关节张紧螺栓的中心
R6：脚底
| 测量参数 | 尺寸（mm） |
| 头部宽度 | 160±5 |
| 肩部宽度 | 465±5 |
| 髋关节位置躯干宽度 | 120±5 |
| 髋部宽度(总长） | 340±5 |
| 膝关节距地面高度 | 510±10 |
| 髋关节距地面高度 | 990±10 |
| 颈部下基面距地面高度 | 1470±10 |
| 头部螺杆中心距地面高度 | 1600±10 |
| 头顶距地面高度 | 1750±10 |
质量分布：
| 序号 | 组件 | 质量（kg） |
| 1 | 头部总成 | 3.9±0.2 |
| 2 | 颈部总成 | 0.7±0.1 |
| 3 | 躯干总成 | 29.7±1.0 |
| 4 | 大腿总成（左/右） | 12.3±0.3 |
| 5 | 小腿总成 | 8.4±0.3 |
| 6 | 髋关节 | 3.0±0.1 |
| 7 | 膝关节总成 | 1.1±0.1 |
| 8 | 外套+胸垫 | 1.1±0.1 |
| 9 | 包含校正质量的总质量 | 75.5±1.0 |
传感器配置：
| 安装位置 | 传感器名称 | 通道 |
| 头部 | 加速度传感器 | 3 |
| 胸部 | 拉线位移传感器 | 1 |
| 臀部 | 拉线位移传感器 | 2 |
赛孚公司对产品的售后服务承诺如下：
1、我司保证制造过程中所有工艺、关键零部件等各方面达到规定的品质、规格和性能，提供的产品是全新的、采用最新设计和合适材料制造的、符合国内和国际法规及标准。
2、自产品售出之日起，质保1年，且为客户提供假人重铸、维修等相关服务。
3、免费提供用户开展汽车安全假人碰撞试验所需的培训和指导，保证用户相关试验人员掌握假人的正确使用方法和试验数据的正确分析。
4、若由于产品质量问题引起用户试验工作遇到阻碍，售后人员7×24小时全天候电话沟通处理，48小时内到达现场进行处理。
5、我司长期为客户提供备件采购和供应服务。
6、售后服务热线：0731-84488719
ECE R16假人是汽车碰撞模拟实验中安全带动态测试及其研发试验的加载装置，其物理质量与外形尺寸是按照50百分位成年男性的人体分布设计的。该假人适用于GB14166-2013和ECE R16等法规试验。
ECE R16假人主要由金属和聚氨酯等材料组成，其中金属材料用来模拟假人的骨架，而聚氨酯材料则包裹在骨架外用于模拟假人的皮肤和肌肉。整个假人主要包括6个部分：头部、颈部、躯干、两条大腿和一条小腿。各部件由其中的各关节相互连接。假人身上穿着一个特制的外套，并在胸前设置有柔软的胸部衬垫，衬垫也是假人的组成部分。
